β射线测厚仪发布者:蓝冰河(常州)精密测量技术有限责任公司   发布时间:2021-7-27 15:40:25    点击次数:951


β射线面密度仪测量原理与应用特点

测量方式为射线穿透吸收式测量,测量直接物理量为面密度(克重)。当β射线穿透材料时,射线被材料反射、散射或吸收,导致射线强度有一些的衰减,且衰减量与被穿透材料的面密度呈正相关关系。

当材料的体积密度固定不变或一致性较高时,可以通过体积密度换算用来测量材料的厚度。

β射线面密度仪射线源系采用同位素氪85,属于三类放射源,使用管理受控,辐射防护要求较高。蓝冰河β射线面密度仪采用严格的多重辐射防护措施,确保辐射剂量率符合国家豁免管理标准。

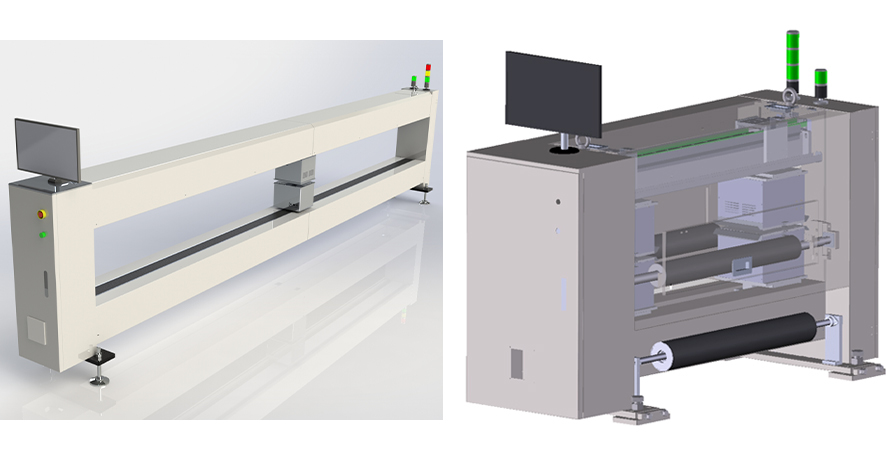

β射线测厚仪一般采用O型扫描架,如下图:

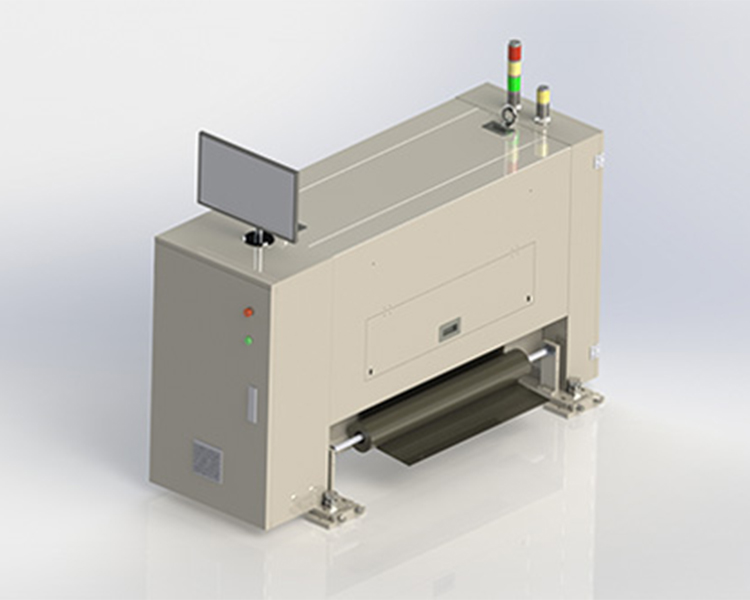

β射线测厚仪结合激光位移传感器,采用C型大理石扫描架,衍生出β射线激光测厚一体机,可以实现面密度和厚度同时测量,可用于锂电涂布面密度和头尾削薄测量。



性能优异的β射线测量传感器

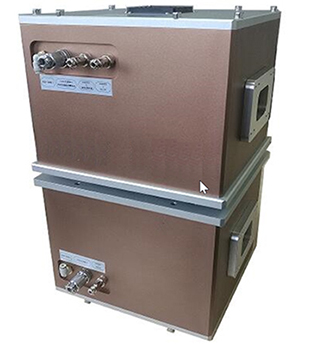

β射线面密度仪测量传感器由β射线发射器和β探测器组成。

β射线测量传感器是蓝冰河公司的核心关键技术,由核探测专家集20年

经验倾力打造,具有国内稍有的高重复精度和长期稳定性。

β射线发射器采用德国进口氪85(Kr85)同位素射线源,半衰期10.76年。

蓝冰河β射线探测器引进USA前置放大电路技术,和β射线专用电离室,具有高信噪比。

蓝冰河β射线发射器采用专有的25*25mm和3*38mm两种射线准直器。

其中,3mm*38mm射线准直器,结合德国进口3mm*38mm的狭槽型Kr85放射源,

以及蓝冰河高信噪比探测器和软件算法,可实现更高的空间分辨率,可用于锂电负极涂布

边缘削薄区轮廓测量。




技术特色和软件功能模块

华为软件架构师和大数据专家量身打造的新一代在线测量软件系统,功能更强大,算法更科学。

高信噪比的β射线探测器,更高重复精度,蓝冰河关键核心技术,国内先进。

可实现扫描测量、定点测量、循环定点测量,扫描和定点模式任意切换。

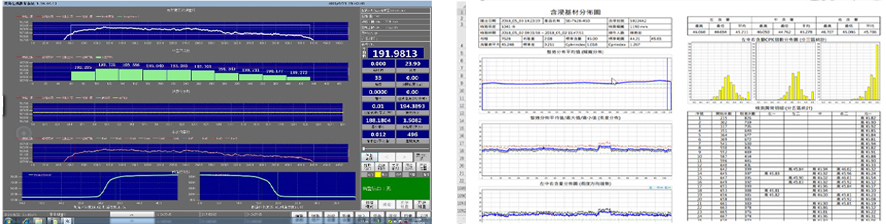

单次/多次轮廓线、分区线、趋势线等丰富的测量曲线实时呈现、多种品质数据显示。

基于数据库的海量全价值数据excel格式存储,历史数据查询和追溯,历史曲线复显。

专业级SPC统计分析,自动生成品质卷报,并可根据客户需求定制。

多种过程控制解决方案,五线品质控制,多重预警和报警,超限喷码打标。

支持实现闭环自动控制,可对接客户MES系统,可实现多机架同点对位跟踪测量。

自主研发数据采集卡与控制板卡,实时通信系统与CANOPEN总线通信传输,保证高速测量响应。

更强易用性和友好人机界面,一键智能操作。




性能参数

型号

β射线面密度仪/β射线测厚仪

β射线&激光一体机

RBG700L、RBG750L、RBG850L 。。

RBLG700L、RBLG750L、RBLG850L 。。

扫描架

O型扫描架


C型扫描架

测量方式

扫描测量、定点测量、循环定点测量

扫描测量、定点测量、循环定点测量

测量范围

0 ~1000 g/m² 或 0~1000μm

0 ~1000 g/m² 或 0~1000μm

光斑尺寸

Φ25*25mm 或3*38mm

Φ9mm(射线) & 30*1200μm(激光)

采样距离

1mm

1mm

重复精度

±0.08g/㎡ 或 ±0.08%

±0.06g/㎡ 或 ±0.06%

±0.06g/㎡(射线) & ±0.4μm(激光)

*上述数据基于锂电池极片涂布面密度/厚度一致性测量数据。



应用领域

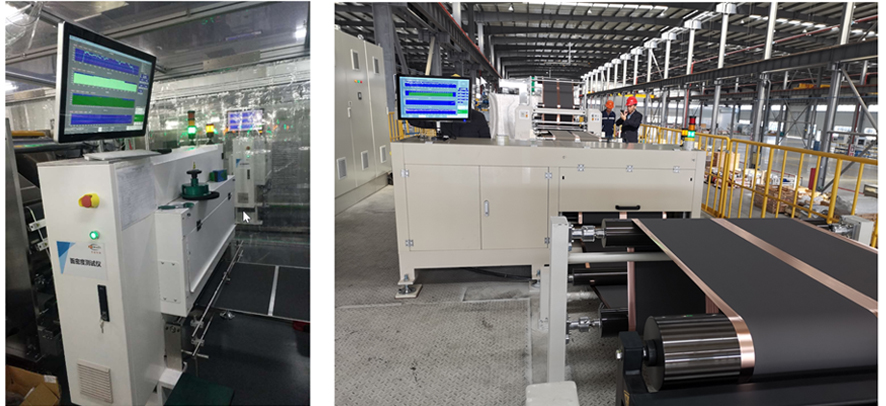

因β射线面密度仪辐射防护要求较高,且使用受到严格管理和控制,目前主要用于锂电负极和造纸行业,部分客户用于锂电正极涂布面密度一致性测量。
